滾珠絲杠的導程和選擇，你了解嗎？【上?；垓v】

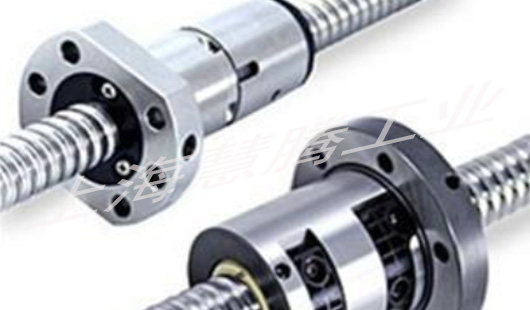

滾珠絲杠導程也稱螺距，即螺桿每旋轉一周螺母直線運動的距離，常見導程有1、2、4、6、8、10、16、20、25、32、40，中小導程現貨產品一般只有5、10，大導程一般有1616、2020、2525、3232、4040（4位數前兩位指直徑，后兩位指導程），導程與直線速度有關，在輸入轉速一定的情況下，導程越大速度越快。
選擇導程跟所需要的運動速度、系統等有關，通常在：4、5、6、8、10、12、20中選擇，規格較大，導程一般也可選擇較大（主要考慮承載牙厚）。在速度滿足的情況下，一般選擇較小導程（利于提高控制精度）；對于要求高速度的場合，導程可以超過20，對磨制滾珠絲桿而言導程一般可做到約等于公稱直徑（受磨削螺旋升角限制），如32（32*32）、40（40*40）等，當然也可以更大（非磨削，但極少考慮）。導程越大，同條件下旋轉分力越大，周期誤差被放大，速度越快。故一般速度很高的場合要求的是靈活，而放棄部分精度訴求，對間隙要求意義變?。▽?dǎo)程精度偏差增大），因此，大導程絲杠一般都是單螺母。
滾珠絲桿的螺距就是相鄰兩條螺紋的距離。螺距和導程是相關聯但不是等同的概念。很多人把螺距和導程相混淆了。導程概念是，絲桿或螺母旋轉一周,螺母在絲桿上面移動的距離。如果是單頭的滾珠絲桿，那螺距和導程數值就是一樣的，如果是多頭的絲桿，那導程=螺距乘以絲桿頭數。如果是絲桿每轉一周螺母移動四個(或五個)螺旋線的距離,那么表示該絲桿是四線(或五線)絲桿,俗稱四頭(或五頭)絲桿。
選擇導程跟所需要的運動速度、系統等有關，通常在：4、5、6、8、10、12、20中選擇，規格較大，導程一般也可選擇較大（主要考慮承載牙厚）。在速度滿足的情況下，一般選擇較小導程（利于提高控制精度）；對于要求高速度的場合，導程可以超過20，對磨制滾珠絲桿而言導程一般可做到約等于公稱直徑（受磨削螺旋升角限制），如32（32*32）、40（40*40）等，當然也可以更大（非磨削，但極少考慮）。導程越大，同條件下旋轉分力越大，周期誤差被放大，速度越快。故一般速度很高的場合要求的是靈活，而放棄部分精度訴求，對間隙要求意義變?。▽?dǎo)程精度偏差增大），因此，大導程絲杠一般都是單螺母。
